一、概述
BS909A-BA是一款为电子烟应用而设计的专用IC。该芯片将电子烟功能和电池充电器功能集成到一个单芯片解决方案中。可以选择传统的5V适配器和USB端口进行电池充电。增加了独立的充电器输入引脚，具有更高的灵活性。抽吸口感好、烟雾量充足，客户体验佳。
二、特性
*高集成度：电子烟模拟器，电池充电器和MOSFET集成在单芯片解决方案中；
*封装：SOT23-6/DFN6-2X2/DFN8-2X3；
*宽工作电压范围：2.0V至5.5V；
*低静态电流：2.8uA；
*负载：0.6Ω-1.2Ω；

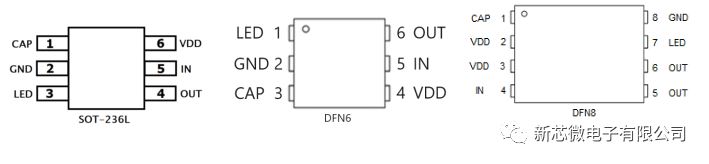

*引脚分配：

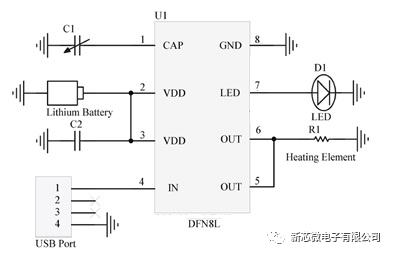

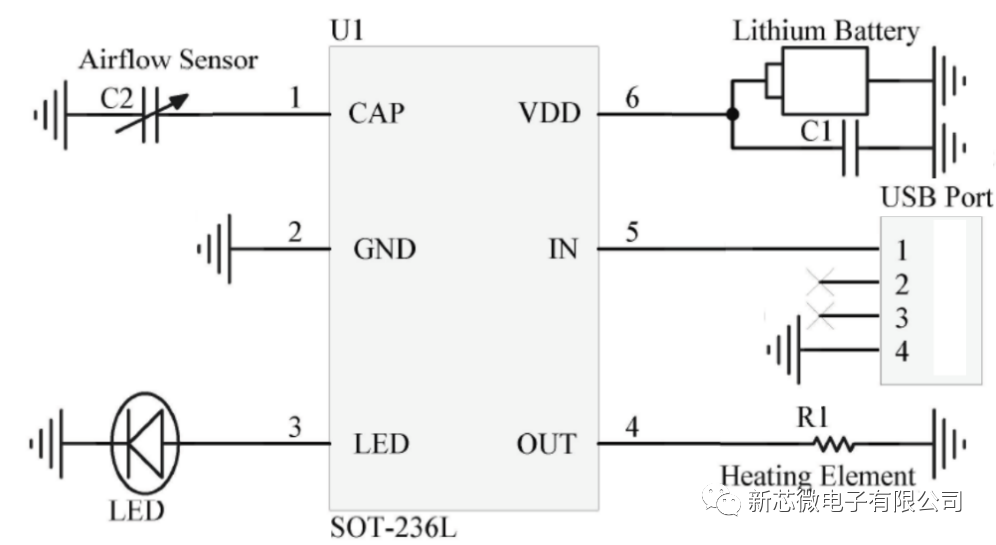

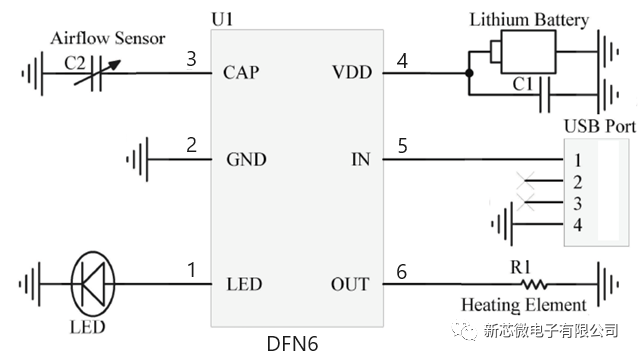

三、典型的应用电路图

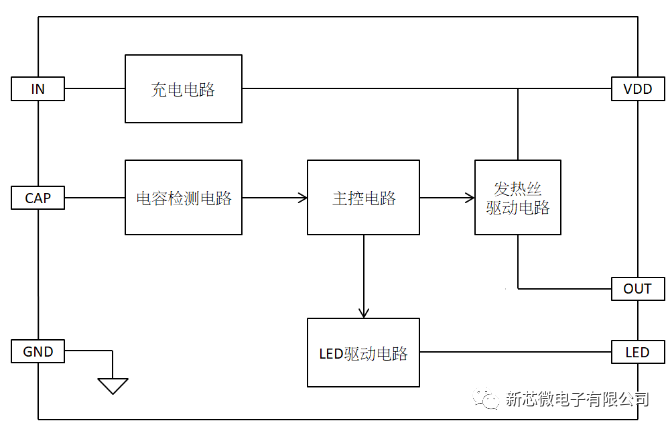

四、内部框架图
五、LED状态表
状态 | LED显示 |
接上电池 | 闪1次 |
吸烟超时 | 闪2次 |
吸烟过载 | 长亮2秒 |
吸烟短路 | 长亮2秒 |
吸烟低电压 | 闪10次 |
吸烟正常 | 渐亮至全亮 |
停止吸烟 | 渐暗至全暗 |
待机 | 长暗 |
充电-未充满 | 长亮 |
充电-已充满 | 长暗 |
拔走充电电源 | 闪3次 |
